Le mouvement de pédalage

Jacques Fine. Janvier 2014
Complété en 2019 et en décembre 2021
contact@velomath.fr
http://www.velomath.fr

Le mouvement de pédalage a fait l'objet d'un grand nombre d'analyses. La très grande majorité de ces analyses sont du domaine de la bio-mécanique : elles analysent la façon dont les muscles des jambes travaillent afin de fournir une force sur les pédales permettant d'engendrer un mouvement circulaire du pédalier.
Très sommairement, il est classique de distinguer quatre phases dans le mouvement de la jambe :

Une phase I extension de la jambe : le pied exerce alors une forte poussée sur la pédale
Une phase III flexion de la jambe : le pied exerce alors une traction sur la pédale à condition d'avoir une cale-chaussure, automatique ou non.
Une phase II de transition entre la phase I et la phase III : transition basse où le pied exerce un effort assez faible dirigé vers l'arrière. On parle d'un « point mort », le point mort bas.
Une phase IV de transition entre la phase III et la phase I : transition haute où le pied exerce un effort assez faible dirigé vers l'avant. On parle du point mort haut

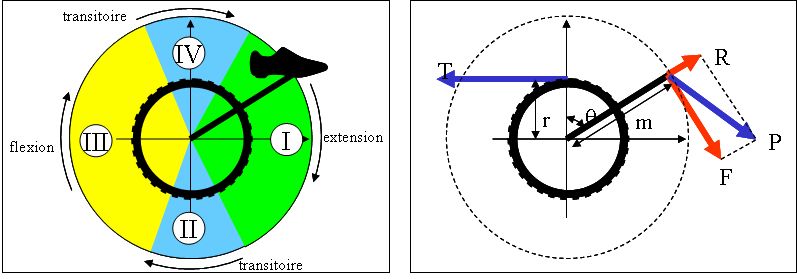

Fig.1. Les 4 phases du pédalage Fig.2. Composantes de l'effort exercé sur la pédale

Au cours de ces phases, le pied exerce un effort P qui varie lors de la rotation de la manivelle. La force qui va faire tourner le plateau est la composante F dite « tangentielle » de la force exercée par le pied : c'est cette composante seule qui compte. La composante radiale R dirigée suivant la direction de la manivelle ne sert à rien. Un bon pédalage doit être tel que cette force R soit très faible, sinon nulle.
La force F exercée sur la manivelle crée un couple. On rappellera que ce couple C est égal à :

C=m F
m étant la longueur de la manivelle (comprise généralement entre 170 et 185 mm).

Dans le système d'unités légal, la force s'exprime en Newton (1 Newton=9.81 kg) et le couple s'exprime en newton-mètre, soit N-m.
Si l'on connaît la valeur de C, on en déduit la valeur de F en divisant par la longueur de la manivelle et réciproquement. On peut donc interpréter les résultats soit en terme de couple, soit en terme de force puisque l'on passe aisément de l'un à l'autre. Dans ce document, nous parlerons surtout de couple.

Le diagramme de pédalage

La force F ou le couple C sont des données personnelles de chaque cycliste. Pour les connaître, il faut effectuer des mesures en instrumentant le vélo. Cela peut se faire en équipant le vélo d'un capteur dit « capteur de puissance » du type SRM ou d'autres dispositifs. Le capteur SRM se place dans le pédalier lui-même et mesure le couple exercé sur le plateau.
Le capteur SRM permet d'enregistrer la valeur du couple en fonction du temps, puis de tracer la courbe donnant C (ou F) en fonction de l'angle de la manivelle.
Pour présenter les résultats, on peut utiliser deux modes de représentation graphique :

Une représentation en coordonnées cartésiennes du couple en fonction de l'angle θ définissant la position de la manivelle. Cet angle est en général défini par rapport à la position verticale des manivelles : un angle θ=0 signifie manivelles verticales. On porte en abscisse sur l'axe Ox l'angle θ et en ordonnées la valeur du couple. La figure 3 illustre cette représentation pour un pédalage idéalisé tandis que les figures 4a et 4b sont relatives à des mesures réelles. Ces résultats sont extraits d'études réalisées à la Section Sport de l'Université de Franche-Comté à Besançon dont on trouvera les références en fin de document.

Fig.3. Diagramme de pédalage en coordonnées cartésiennes

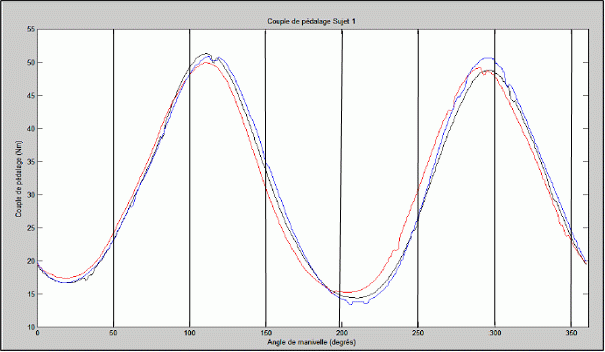

Fig.4a. Mesure du couple au pédalier avec un plateau circulaire (3 courbes en fonction de la position de la selle) (tiré de bibliographie [1])

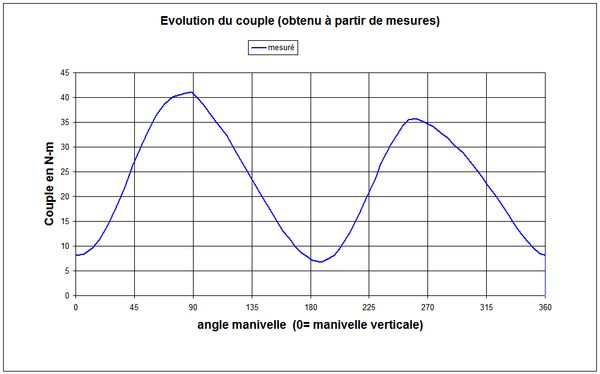

Fig.4b. Exemple de graphique de pédalage (tiré de bibliographie [2])

Au cours d'un tour complet de manivelle, soit 360 degré, les courbes passent par des minimums et des maximums. La majorité de l'effort est fournie alternativement par une jambe puis par l'autre : entre deux minimums, c'est une jambe qui travaille, puis ensuite c'est l'autre jambe et ainsi de suite.
Les graphiques se caractérisent par les paramètres suivants :
- L'angle définissant la position de la manivelle aux minimums : ces angles correspondent, par définition, à ce que l'on appelle les points morts. Cet angle n'est pas nul en général, il ne correspond pas tout à fait avec la position verticale des manivelles.
- Les valeurs du couple aux minimums
- Les valeurs du couple aux maximums
On peut remarquer que les courbes réelles ne sont pas régulières : on observe une dissymétrie entre les deux jambes : le corps humain est loin de fonctionner comme une machine.
A partir de ces graphiques, on peut calculer d'autres paramètres :
- La valeur moyenne du couple. Par définition, la valeur moyenne de la fonction C, sur l'intervalle de 0 à 2π , se calcule au moyen de l'intégrale :

  Pratiquement, pour effectuer le calcul, on adopte la procédure suivante :
  - on gradue l'axe Ox en intervalles réguliers, par exemple tous les degrés ou tous les 5 degrés ou tous les 15 degrés, suivant la précision que l'on désire
  - Pour chaque graduation, on mesure la valeur du couple
  - On fait la somme des valeurs ainsi relevées
  - On divise la somme par le nombre de graduations.
  Sur la figure 3, la valeur de C_m est de 25.5 N-m.
- Le travail effectué durant un tour ou un demi-tour. Ce travail est défini, pour un demi-tour, soit pour θ variant de 0 à 180, par l'intégrale:

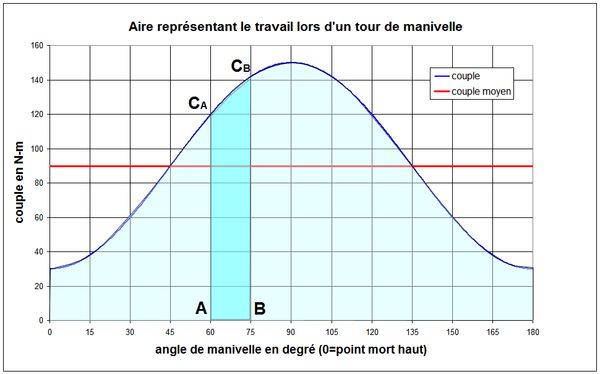

  Fig.5. Aire représentant le travail du couple
  Cette intégrale correspond à l'aire de la surface définie par la courbe de pédalage et l'axe horizontal comme le montre la figure 5. En pratique, pour calculer le travail, on procède comme suit :
  - on divise l'axe Ox en intervalles réguliers Δθ, par exemple tous les degrés Δθ=15,
  - pour chaque intervalle AB, on mesure la valeur des couples CA et CB. La valeur du travail ΔW effectué dans l'intervalle AB est égale à :
  - on fait la somme des travaux ΔW effectués dans chaque intervalle.
  Le calcul du travail effectué lors d'un tour ou demi-tour de manivelle est important car cela permet de vérifier notamment que deux tests effectués sur ergocycle ont été faits en fournissant le même travail ou non.
Une représentation en coordonnées polaires. Un exemple d'un diagramme polaire idéal est présenté sur la figure 6. Pour construire ce diagramme, on divise un cercle en secteurs angulaires. La valeur du couple est représentée par le point M défini par le segment OM dont la longueur correspond à la valeur du couple et qui fait un angle θ avec la verticale. Ainsi, le segment OM visualise la position de la manivelle, le point O correspond au centre du pédalier.

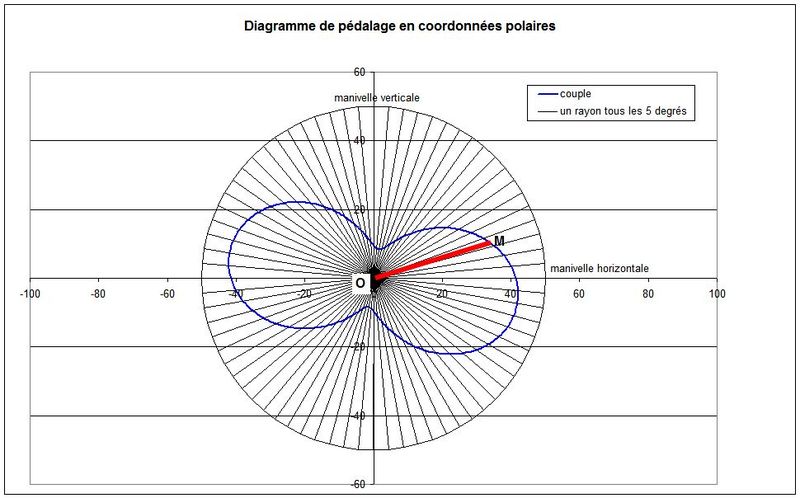

Fig.6. Diagramme de pédalage en coordonnées polaires
Si ce type de diagramme permet de fournir une bonne représentation synthétique du couple, en revanche, il ne permet pas d'effectuer aisément des calculs.

En résumé, le diagramme de pédalage est caractéristique du sujet. Nous dirons qu'il caractérise le « mode de pédalage » du cycliste. Il s'établit à partir de tests sur vélo ergocycle. Il ne peut pas s'établir par voie purement théorique.

Modélisation du pédalage

L'approche que nous allons faire maintenant est de donner une formulation analytique du diagramme de pédalage, non pas à partir de considérations théoriques mais à partir de l'examen des données expérimentales en ajustant une fonction mathématique aux résultats expérimentaux.
Pour simplifier cette fonction, nous supposerons que les minimums sont obtenus pour θ=0° et θ=180° et le maximum pour θ=90°. Les points morts correspondent donc à θ=0° et θ=180°.
On admettra aussi que lors de la remontée de la pédale, la force F est nulle.
Nous proposons la relation suivante pour estimer la force F lorsque l'angle θ varie de 0 à 180°:

Relation [1]

En prenant n=3, cette fonction s'ajuste bien à la courbe expérimentale de la figure 7a comme le montre la figure. En revanche, il vaut mieux prendre n=2 pour le graphique de la figure 7b comme le montre la figure 4b.

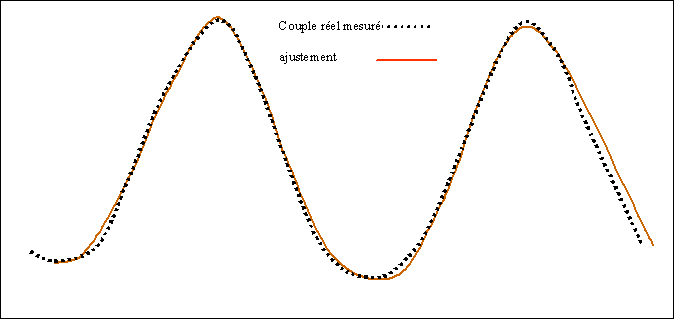

Fig.7a. Ajustement d'une courbe théorique à une courbe expérimentale avec n=3

Fig.7b. Ajustement d'une courbe théorique à une courbe expérimentale avec n=2 (ne convient que pour une jambe, la seconde jambe exige un autre ajustement)

Les paramètres H, V et n caractérisent donc le graphique de pédalage. Ce sont des paramètres propres à chaque cycliste.

A priori, cette formulation n'a pas de sens physique, c'est seulement un ajustement mathématique. Néanmoins, le paramètre H représente la valeur de la force lorsque la manivelle est aux points morts et le paramètre V représente la valeur de la force lorsque la manivelle est horizontale. On peut considérer alors que la force F provient de deux composantes illustrées sur la figure 8 :

une force horizontale de valeur H cos^n-1θ qui est maximale aux points morts pour s'annuler lorsque la manivelle est horizontale
une force verticale de valeur V sin^n-1θ qui est nulle aux points morts et prend son maximum pour =90°

On peut remarquer que si l'on avait n=1, la force F serait constante au cours d'un tour de manivelle, ce qui est impossible pour un cycliste qui ne peut pas fournir un couple constant comme le ferait un moteur électrique.

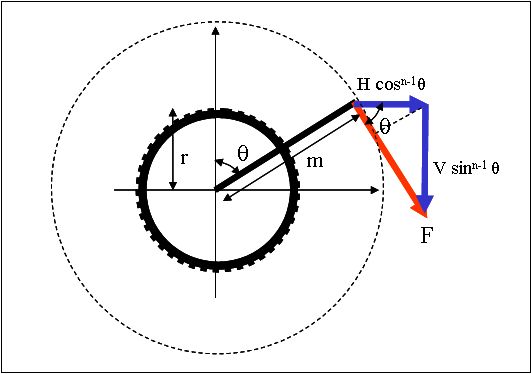

Fig.8. Interprétation de la relation expérimentale

Expression du travail fourni

La formule [1] va permettre d'exprimer le travail W du couple moteur au cours d'un demi-tour du plateau. On rappellera que le travail d'un couple constant fourni lors d'une rotation d'un angle θ est égal à Cθ, donc pour un demi-tour de manivelle le travail est égal à πC ou encore à πmF si la force F est constante. Ce travail s'exprime en joules.
Comme le couple C varie lorsque la manivelle tourne, pour avoir le travail fourni durant un demi-tour, il faut intégrer la relation [1], d'où :

On peut démontrer que les intégrales

sont égales, le travail s'écrit alors : W=m(H+V)I

L'intégrale I (dite intégrale de Wallis) a une solution analytique lorsque n est entier. Ainsi :

avec n=2, on a: I=π/2
avec n=3, on a: I=4/3

Le paramètre n pouvant ne pas être entier afin de mieux ajuster la représentation analytique à la courbe expérimentale, on adoptera la relation suivante pour représenter l'intégrale I lorsque n varie entre 2 et 3 :

I=0,0572 n²-0,5234 n +2,388

Le travail W fourni durant un demi-tour de manivelle est donc :

W=m(H+V)( 0,0572 n²-0,5234 n +2,388) Relation [2]

Influence des paramètres H, V et n

Sur les graphiques 9, on a fait varier les paramètres H, V et n afin de voir comment ces paramètres influencent les courbes de pédalage.

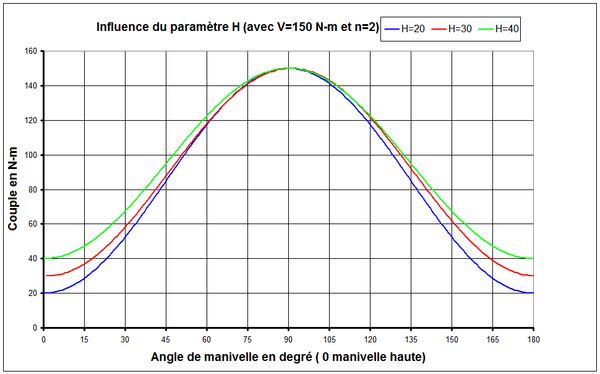

Fig.9a. Influence de la variation de H avec V=150N et n=2

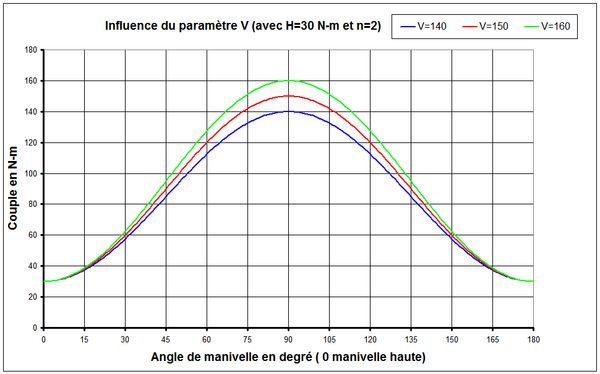

Fig.9b. Influence de la variation de V avec H=30N et n=2

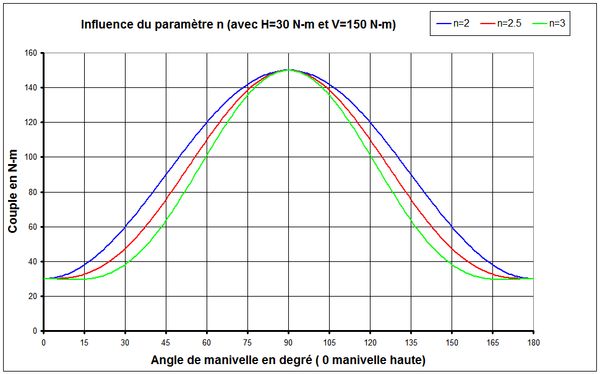

Fig.9c. Influence de la variation de n avec H=30N et V=150N

Expression de la puissance fournie

On rappellera que la puissance est égale au travail fourni par unité de temps. La puissance s'exprime en watt : un watt correspond à 1 joule par seconde. La relation [2] exprime le travail effectué lors d'un demi-tour de manivelle. Pour calculer la puissance, il faut donc connaître le temps mis pour faire un demi-tour de pédalier. On utilise couramment la cadence de pédalage N pour exprimer la vitesse de rotation du pédalier, cadence que l'on exprime en tours par minute. En 1 seconde, on a donc fait N/60 tours ou encore pour faire un tour, on met 60/N secondes, soit 30/N secondes pour un demi-tour. La puissance P moyenne au cours d'un tour de manivelle s'exprime finalement par la relation :

Relation [3]

Il faut bien voir que cette puissance est la puissance moyenne car, dans le calcul, on a supposé que la vitesse de rotation était constante. Il est fort possible que la vitesse de rotation appelée aussi vitesse angulaire varie au cours d'un tour de manivelle. Il faudrait donc connaître la variation de l'angle θ en fonction du temps. Cette mesure est rarement donnée lors des tests en laboratoire.

Commentaire.

Comme le montrent les relations 2 et 3, le travail et la puissance sont proportionnels à H+V. Cela veut dire que si le cycliste diminue H d'une valeur donnée et augmente V de la même façon, il n'y aura aucune variation du travail et de la puissance et vice-versa.

Phases de pédalage

Nous avons rappelé succinctement au début de ce document les 4 phases qu'il est fréquent de distinguer dans le geste de pédalage. Cette distinction est basée sur le mouvement de la jambe et du mode de fonctionnement des muscles. D'un point de vue purement mécanique, nous proposons de ne distinguer que 2 phases en se basant sur les considérations explicitées ci-après.
Pour rouler à une vitesse constante, le cycliste doit exercer un couple moteur constant C qui équilibre le couple résistant. A partir de l'équation donnant la puissance à fournir en fonction de la vitesse (voir document « Le vélo en équation »), on peut établir la relation donnant le couple moteur en fonction de la vitesse :

C est le couple moteur exprimé en N-m
V est la vitesse en m/s
W est le poids vélo + cycliste en Newton
Cx est le coefficient de pénétration dans l'air (ordre de grandeur 0.20)
f est le coefficient de résistance au roulement (ordre de grandeur 0.01)
p est la pente de la route en valeur décimale (p=0.05 pour une cote à 5%)
a est le périmètre de la roue arrière (voisin de 2.10 m)
D1 est le nombre de dents du plateau
D2 est le nombre de dents du pignon

Or on a vu que le couple exercé par un cycliste n'était pas constant lors d'un tour de manivelle. C'est donc le couple moyen exercé par le cycliste qui doit équilibrer le couple résistant.
Il en résulte que le couple moteur est tantôt inférieur au couple résistant tantôt supérieur. C'est pourquoi, nous distinguons les deux phases suivantes :

la phase déficitaire. C'est la phase où le couple moteur est inférieur au couple résistant (ou au couple moyen). Cette phase correspond à la phase où la poussée horizontale sur la manivelle est prépondérante. Le cycliste a du mal à exercer la poussée nécessaire pour équilibrer le couple résistant. Il y a donc un « déficit » de couple ou de poussée dans cette phase.
la phase excédentaire. C'est la phase où le couple moteur est supérieur au couple résistant (ou au couple moyen). Cette phase correspond à la phase où la poussée verticale sur la manivelle est prépondérante. Le cycliste assure plus facilement ce mouvement. Dans cette phase, le couple exercé présente un « excédent » par rapport au couple moyen ou résistant. Il est évident que l'excédent compense le déficit.

L'angle de séparation entre les deux phases est compris entre 40 et 50 degrés par rapport au point mort. Il n'est pas systématiquement de 45 degrés.
Quant au travail effectué par le cycliste, on voit sur la figure 11 où le travail est représenté par les aires colorées qu'il est fortement dissymétrique : le travail en zone excédentaire est très supérieur au travail en zone déficitaire.

Fig.10. Les deux phases de pédalage

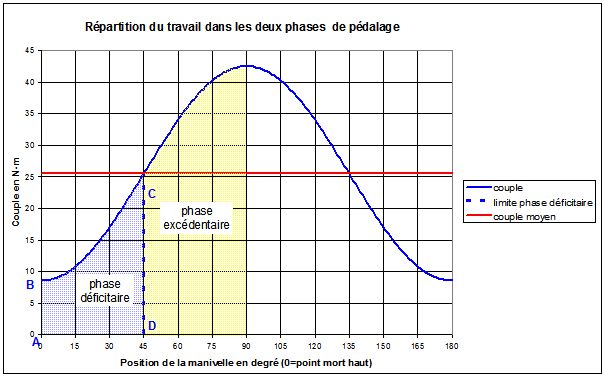

Fig.11. Répartition du travail dans les deux phases de pédalage

Modèle bio-mécanique du mouvement des jambes

L'approche que nous tentons maintenant sans grande prétention est un modèle mécanique du mouvement des jambes d'un cycliste. Les jambes peuvent être en effet considérées comme un système mécanique constitué de bielles (le fémur et le tibia), et de rotules ( la tête du fémur, le genou, la cheville).
Nous nous proposons d'examiner le modèle simplifié représenté sur la figure 12 et défini comme suit :

Le modèle de la jambe comprend 3 segments : FG, GC et CM.
Ces segments sont articulés en F qui est la tête du fémur, en G qui est le genou, en C qui est la cheville et en M point d'appui du pied sur la pédale.
Le point F, tête du fémur, est supposé fixe lors du pédalage.
Pour simplifier le modèle, nous bloquerons l'articulation de la cheville et nous admettrons que le tibia reste perpendiculaire au pied lors du mouvement de pédalage. Il en résulte que la distance GM désignée par t' reste constante.

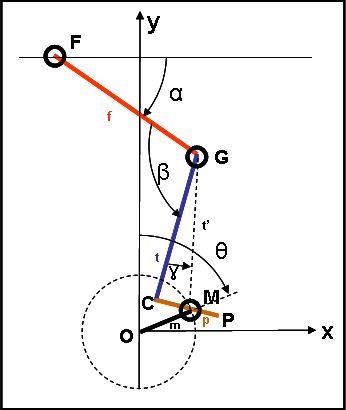

Fig.12. Modèle bio-mécanique

Nous utiliserons un repère cartésien Ox, Oy pour positionner les différents points du modèle.

x_f et y_f sont les coordonnées du point F, tête du fémur.
x_g et y_g sont les coordonnées du point G, le genou
x_m et y_m sont les coordonnées du point M.
f est la longueur du fémur FG
t est la longueur du tibia GC
p est la longueur de CM
m est la longueur de la manivelle OM.

On désignera par :

θ l'angle que fait la manivelle OM avec la verticale. Cet angle varie entre 0 et 360 degré lors d'un tour de manivelle, il est compté positivement dans le sens des aiguilles d'une montre
α l'angle que fait le fémur avec l'horizontale. Nous orienterons positivement cet angle vers le bas. Cet angle varie entre 2 positions αmin et αmax
β l'angle intérieur que fait le tibia avec le fémur. Cet angle varie entre 2 positions βmin et βmax

L'action du cycliste

Le mouvement de rotation de la manivelle est provoqué par deux mouvements de la jambe du cycliste :

le mouvement alternatif de la cuisse qui oscille autour de la tête du fémur entre deux valeurs de l'angle α
le mouvement du tibia par rapport au fémur qui oscille également entre deux valeurs de l'angle β.

Pour produire ces mouvements, le cycliste exerce deux couples indépendants l'un de l'autre:

Un couple autour de la tête du fémur permettant de lever ou d'abaisser la cuisse. Nous appellerons ce couple: le couple hanche.
Un couple à la rotule du genou permettant d'avancer ou reculer le tibia. Nous appellerons ce couple: le couple genou.

Chacun peut constater que ces mouvements peuvent être exécutés de façon indépendante. Le pédalage résulte d'une combinaison de l'action de ces deux couples.
Le couple hanche sera désigné par C_h et le couple du genou par C_g

L'angle α

Il existe une relation entre l'angle θ et l'angle α. Cette relation est obtenue en écrivant que la distance GM, soit t', est égale à:

Cette relation s'écrit également:

(x_g-x_m)²+(y_g-y_m)²=t²+p²=t'²

soit

(x_f+f cosα-m sin θ)² + (y_f-f sinα-m cos θ)²=t²+p² Relation [4]

Cette équation permet de calculer l'angle α en fonction de l'angle θ. Elle n'a pas, à notre connaissance, de solution analytique. Il faut la résoudre par méthode numérique.
En prenant f=t=50 cm p=15 cm xf =-25 cm yf =80 cm et m=17 cm, le graphique de la figure 13 présente la variation de l'angle α en fonction de l'angle de manivelle θ.
L'angle α passe par un minimum et un maximum.
La valeur minimale αmin est donnée par la relation

s est la distance entre l'axe du pédalier et la tête du fémur. On a :

La valeur maximale αmax est donnée par la relation :

Avec les données adoptées, les valeurs minimale et maximale sont de 17 et 64 degré. L'amplitude du débattement est de 47 degré, elle varie en fonction de la morphologie du cycliste et du réglage de la selle.

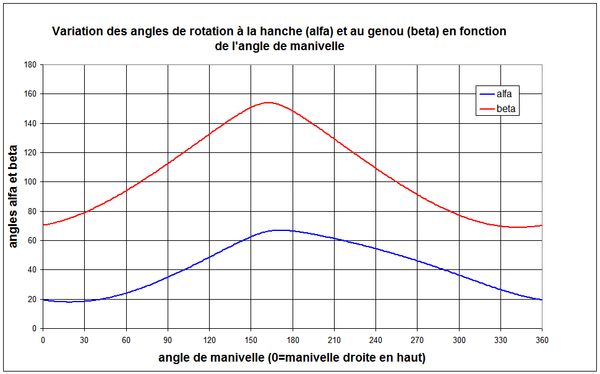

Fig.13. Variation des angles α et β avec la position de la manivelle

L'angle β

La valeur de l'angle β est donnée par la relation écrite ci-dessous, (relation [5]). Le calcul fait à partir du triangle GFM:

La valeur maximale de β est

La valeur minimale de β est

Dans l'application numérique faite avec les données adoptées précédemment, la valeur maximale de β est de 144 degré et la valeur minimale est de 65 degré. Le débattement est donc de 79 degré. L'évolution de l'angle β en fonction de l'angle de manivelle est présentée sur la figure 13

Vitesses angulaires

Les mouvements de rotation à la hanche et au genou sont des mouvements alternatifs dont la vitesse est évidemment fonction de la vitesse de rotation au pédalier. Si l'on connaît la vitesse de rotation du pédalier, c'est-à-dire la vitesse angulaire de l'angle θ, on peut calculer la vitesse de rotation à la hanche et au genou. Ces vitesses se calculent à partir des relations suivantes :

Les valeurs de dα/dθ et dβ/dθ se calculent à partir des relations [4] et [5]. Ce sont les dérivées des valeurs de α et β par rapport à θ. Ces dérivées ne peuvent pas s'exprimer simplement. Le calcul doit être fait par une méthode numérique.
dθ/dt est la vitesse angulaire du pédalier.
Dans l'application numérique ci-après, on supposera que le pédalier tourne à la vitesse constante de 1 tour par seconde, soit 2π=6,28 radian par seconde.
On remarquera que ces courbes ne sont pas dissymétriques lors de l'extension et de la flexion, notamment celle de la hanche. On remarquera aussi que la vitesse angulaire au genou est plus grande qu'à la hanche, ce qui est logique puisque le débattement au genou est plus grand et ce qui peut laisser supposer une usure plus importante du genou que de la hanche lors de la pratique du vélo.

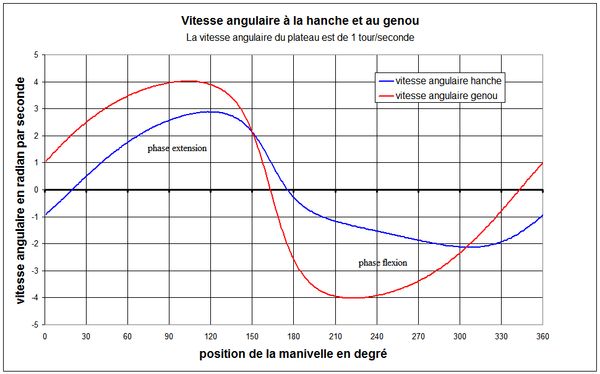

Fig.14. Vitesses angulaires à la hanche et au genou

Couple moteur dû au couple hanche

Le couple C_h exercé par le cycliste dû surtout à l'action des muscles du cycliste mais entrent aussi en compte le poids de le jambe qui monte et descend ainsi que les forces d'inertie ou l'énergie cinétique car le mouvement des cuisses est une succession d'accélération et de décélération.

Fig.15. Couples exercés à la tête du fémur et à la rotule du genou

Ce couple C_h va transmettre au pédalier un couple que nous appellerons couple moteur C_mh et que l'on peut calculer ainsi :

le couple C_h peut s'exprimer par une force F1 s'exerçant à la rotule et perpendiculaire au fémur.
la force F1 se transmet partiellement au tibia par une composante F2
la composante active de la force F2 est une force F3 qui s'exerce tangentiellement
la force F3 crée un couple C_mh s'exerçant au pédalier.

Cela se traduit par les relations suivantes :

F1= C_f /f
F2=F1 cos(β '-π/2) avec β '= β + γ
F3=F2 cos(δ) avec δ =π+ α -θ- β '
C_mh=mF3

D'où finalement :

Couple moteur dû au couple genou

De même, si le cycliste exerce un couple C_g au genou , ce couple engendrera un couple C_mg au pédalier. Il se calcule ainsi (voir figure 15 à droite):

Le couple C_g est équivalent à une force F1 exercée au pied et perpendiculaire au tibia
La composante active de F1 soit F2, crée un couple C_mg au pédalier.

Cela se traduit par les relations suivantes:

F1= C_g /t'
F2=F1 sin(δ) avec δ =π+ α -θ- β '
C_mg =mF2

D'où :

Diagramme théorique de pédalage

Le couple final exercé au pédalier sera la somme des deux couples fémur et rotule, d'où :

Pour tracer le diagramme de pédalage, il faut connaître les valeurs des couples hanche et genou que le cycliste exerce. Celui-ci a, en principe, entière liberté pour exercer ces couples comme il le souhaite ou comme il le peut. Les couples ne sont évidemment pas constants tout au cours d'un tour de manivelle. Ils s'annulent lorsque le membre passe d'une extension à une flexion ou vice-versa, mais il n'est pas réaliste de penser que ces couples puissent tomber brutalement à zéro.
Par ailleurs, dans les phases de flexion, c'est-à-dire lorsque le fémur remonte ou le tibia revient, on peut estimer que les couples sont nuls sauf dans le cas où le cycliste est équipé de pédales automatiques. Dans ce dernier cas, chiffrer la valeur des couples dans les phases de flexion ne peut être fait qu'à partir de mesures expérimentales mais ces couples sont probablement bien plus faibles que ceux fournis dans les phases d'extension.
Dans l'application numérique présentée sur la figure 16, pour simplifier, nous avons supposé les couples constants: C_h = 250 N-m et C_g=50 N-m.
Les mêmes données que précédemment caractérisant la morphologie du cycliste ont été conservées. On a admis que les couples s'exerçaient sans pédale automatique, c'est-à-dire qu'une traction sur les pédales n'était pas permise.
Le diagramme est relatif à l'action des deux jambes. Sur ce diagramme, outre le couple total exercé au pédalier, on a fait figurer le couple dû à l'action du fémur (couple hanche) et celui dû à l'action de la rotule (couple genou).

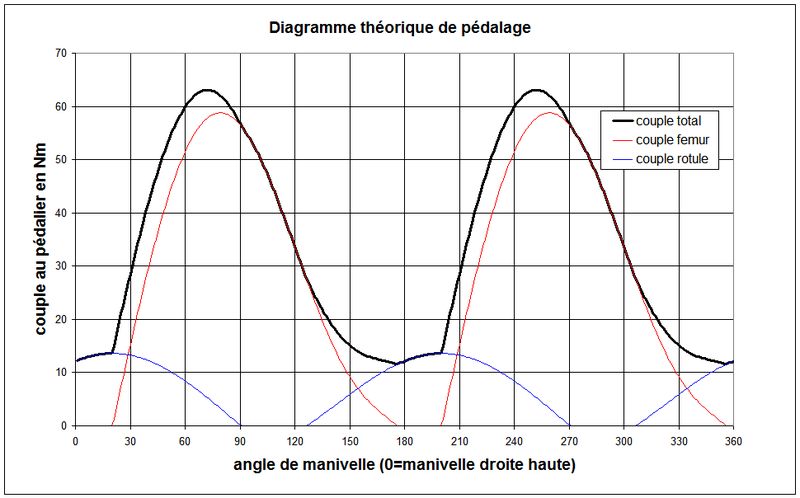

Fig.16. Exemple de diagramme fictif de pédalage résultant du modèle bio-mécanique

Le travail W fourni au pédalier est égal à l'intégrale :

En désignant par N la cadence exprimée en tour par minute, la puissance moyenne P en watt est égale à :

Avec les valeurs retenues pour les couples, en estimant que la cadence N est de 60 tours par minute, on peut calculer que la puissance fournie est de 215 watt.
Malgré les hypothèses simplificatrices adoptées, on peut constater que le diagramme n'est pas fondamentalement très différent des diagrammes expérimentaux.

Conclusion

Les deux types d'analyse du mouvement de pédalage, très différentes l'une de l'autre, conduisent toutes les deux à quantifier le pédalage comme une combinaison de deux actions : une poussée horizontale induite par l'extension de la rotule et une poussée verticale induite par l'extension du fémur.
Pour qu'un cycliste roule à une vitesse donnée, si la somme de ces deux actions exige de fournir une quantité d'énergie que l'on peut calculer à partir des lois de la mécanique, en revanche ces mêmes lois ne peuvent pas définir le dosage de chacune de ces deux actions. Pour cela, il faut probablement rentrer dans le domaine de la biologie, domaine hors de notre compétence. On peut seulement imaginer que le cycliste obéit à la loi du « moindre effort » en adaptant instinctivement le dosage pour que le pédalage soit le plus facile possible.

Références

[1] Thomas Lihoreau. Projet de fin d'études. « Analyse du geste de pédalage » 2007. Université de Franche Comté. Besançon

[2] Nicolas Rambier. Mémoire Master. « Effet de l'utilisation du plateau O'Symétric sur la performance du cycliste ». Université de Franche Comté.UPFR des Sports.Besançon. 2013
